컴팩트, 경량의 무선 솔루션 - GNSS 포지셔닝 어플리케이션 |
|
|
|
|
|
| |
HiPer2 수신기는 백팩 및 케이블이 필요없는 통합된 디자인으로 사용자에게 새로운 RTK 관측을 제공하고, 컴팩트한 디자인과 방진, 방수처리가 되어 있어 원활하게 작업을 진행할 수 있습니다. |
|
|
| | |
|
|
|
 |
통합된 GPS+GLONASS RTK & 스태틱 수신기 |
|
|
 |
|
가벼운 마그네슘 합금 |
|
|
|
무선 Bluetooth지원 |
|
|
|
내장 Digital UHF Radio |
|
|
|
음성 메시지 기능 탑재 |
|
|
|
밝고 읽기 쉬운 LED 판넬 |
|
|
|
SD/SDHC 메모리 카드 대응 |
|
|
|
탈착식 Li-ion 배터리 채용 |
|
| |
|
| |
|
작고 가볍고 빠르게 |
|
|
| |
차세대 2주파 GNSS 수신기는 향상된 속도뿐만 아니라 뛰어난 성능을 자랑하며, 시스템 옵션의 선택이 자유로워 사용자의 다양한 요구에 대응이 가능합니다. |
|
|
| | |
|
GPS+GLONASS에 의한 하이브리드 측위 |
|
|
|
|
| |
HiPer 2는 GPS와 GLONASS를 동시에 수신이 가능한 2주파 GNSS 수신기 입니다. GPS 위성만으로는 측위가 어려운 장소에서도 GPS+GLONASS 2주파 수신 테크놀로지로 톱콘만의 하이브리드 측위가 가능합니다. |
|
| |
|
 | |
|
무선 RTK 기준국 및 이동국 - 내장 라디오 (TX / RX) |
|
|
| |
HiPer2의 내장 라디오 (옵션)는 무선 RTK 기준국 미치 이동국으로 뛰어난 송신/수신 기능을 제공합니다. |
|
| |
|
 | |
|
고객 편의에 따른 시스템 제공 |
|
|
| |
최적의 HiPer 2 수신기 기능 및 다양한 옵션을 제공 |
|
|
|
|
| |
 |
GPS 또는 GPS+GLONASS |
|
| |
|
L1 또는 L1 / L2, L2C |
|
| |
|
스태틱 또는 RTK+ 스태틱 |
|
| |
|
디지털 UHF 내장 |
|
|
| |
|
 | |
|
사용하기 쉬운 음성 메시지 기능 |
|
|
| |
수신기의 상황을 음성으로 안내 컨트롤러 화면 표시뿐만 아니라 음성으로 메시지를 제공합니다. 따라서, 관측 상황 및 배터리 잔량, 메모리 잔량 등 관측과 관련된 진행 사항을 보다 쉽게 알 수 있습니다. |
|
| |
|
 | |
|
열악한 환경에서도 뛰어난 내구성 |
|
|
| |
마그네슘 합금의 사용으로 컴팩트한 디자인 및 경량으로 뛰어난 내구성을 가집니다. IP67의 채용으로 어떠한 작업환경에서도 우수한 성능을 자랑합니다. |
|
| |
|
 | |
|
데이터 저장 - SD 또는 SDHC 카드 |
|
|
| |
4GB 대용량 SD 또는 SDHC카드에 대응하여 장시간의 관측 및 대량의 스태틱 데이터 취득의 경우에도 간단하고 쉬운 모니터링으로 관측할 수 있습니다. |
|
| |
|
 | |
| 모 델 명 |
HiPer 2 |
| 채널 수 |
72 Universal Channels |
| 신호 |
GPS |
L1 CA, L1/L2 P 코드, L2C |
| GLONASS |
L1/L2 CA, L1/L2 P코드 |
| SBAS |
WAAS, EGNOS, MSAS |
| 정확도 |
| 스태틱 |
L1+L2 |
H : 3m + 0.5ppm V : 5mm + 0.5ppm |
| L1만 |
H : 3m + 0.8ppm V : 4mm + 1ppm |
| 단축 스태틱 |
L1+L2 |
H : 3m + 0.5ppm V : 5mm + 0.5ppm |
| 키네마틱 |
L1+L2 |
H : 10m + 1ppm V : 15mm + 1ppm |
| RTK |
L1+L2 |
H : 10m + 1ppm V : 15mm + 1ppm |
| DGPS |
<0.5m |
| 사용자 인터페이스 |
| 작동 |
Single-button operation for power receiver reset,
memory initialization |
| 판넬부 |
22 LED |
| 음성 네비게이션 |
다중언어 지원 |
| 데이터 관리 |
| 메모리 |
SD/SDHC 카드 (FAT16/32 포맷) |
| 데이터 포맷 |
RTCM SC104 2.1/2.2/2.3/3.0/3.1, CMR, CMR+, NMEA, TPS |
| Update/output rate |
1Hz, 5Hz, 10Hz, 20Hz |
| 통신 포트 |
| 무선 통신 |
RS-232C (4,800 TO 115,200bps) |
| 블루투스 모뎀 |
V.1.1, Class 1, 115,200bps |
| 라디오 |
내부 수신 (RX) 및 송신 (TX), 410 to 470MHz |
| 휴대전화 |
내부 GSM 또는 CDMA |
| 환경 |
| 방진/방수 |
IP67 (IEC 60529:2001) at closing al connector caps. Proteced against temporary immersion up to 1m(3.3ft.) depth. |
| 충격 (Pole Drop) |
2m (6.56ft.) |
| 작동온도 |
Hiper 2 수신기 |
-40 ~ 65℃ (-40 ~ +149℉) |
| BDC58 배터리 |
-20 ~ 65℃ (-4 ~ +149℉) |
| 라디오/휴대전화 |
-20 ~ +55℃ (-4 ~ +131℉) |
| 저장 온도 |
-45 ~ +70℃ (-49 ~ +158℉) |
| 습도 |
100% |
| 물리 |
| 하우징 |
마그네슘 |
| 크기 |
Dia. 184 x H 195mm (dia. 7.24 x H3.74 in.) |
| 무게 |
Hiper 2수신기 |
1.1kg (2.43lb.) |
| |
BDC58 배터리 |
195g (6.9 oz.) |
| |
내장 모뎀 |
115 to 230g (4.1 to 8.2 oz) 모뎀 사양에 따라 |
| 전원 공급 |
| 표준 배터리 BDC58 |
탈착식, Li-ion 충전 배터리 7.2V, 4.3Ah |
| 작동 시간 20℃(68℉) |
>7.5시간 (스태틱 모드 w/블루투스 연결) |
| 충전기 CDC68 |
충전 시간 약 4 시간 / 입력 전원 100 to 240V AC (50/60Hz)*5 |
| 외부 저원 |
입력 전원 6.7 to 18V DC |
|
|
U-Surveying솔루션 필드 컨트롤러 / 소프트웨어 |
|
|
|

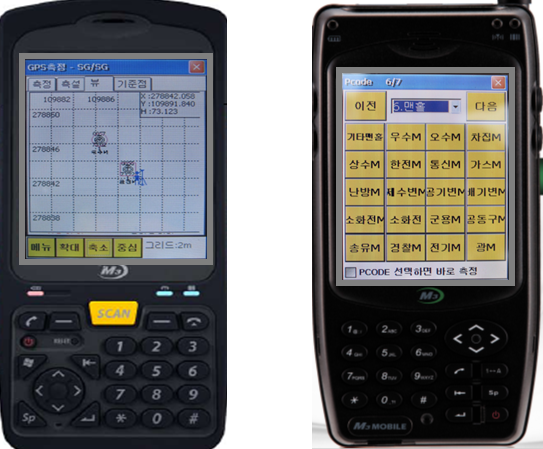

다양한 필드 컨트롤러 |
|
|
| |
Topcon GNSS전기종 호환 통합콘트롤러
(국산 CDMA,WCDMA내장 산업용PDA)
전세계 판매 1위의 국산PDA제품으로 경제적이며,
신속하고 확실한 A/S
3G모듈 기본 탑재로 빠른 인터넷 환경구축
M3-T(3G모델)과 M3-Green(2G모델) |
|
| |
|
 | |
|

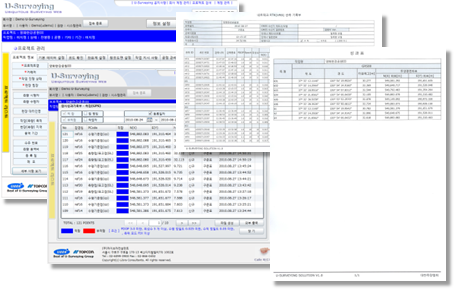

U-Surveying WEB 측량데이터 관리 및 후처리 소프트웨어 |
|
|
| |
측량 계획 준비부터 현장측량(GPS,T/S)실시
측량내업 최종보고서 작성 납품까지
공공측량성과심사 제출용 표준화된 측량성과양식 및 측량데이터(원시데이터) 등 성과품 자동작성
공공측량작업규정에 준하여 개발하고 대한민국 측량체계에 가장 적합하게 설계된 체계적이고 간편한 측량기술자를 위한 최고의 정보화 측량S/W |
|
| |
|
 | |
|

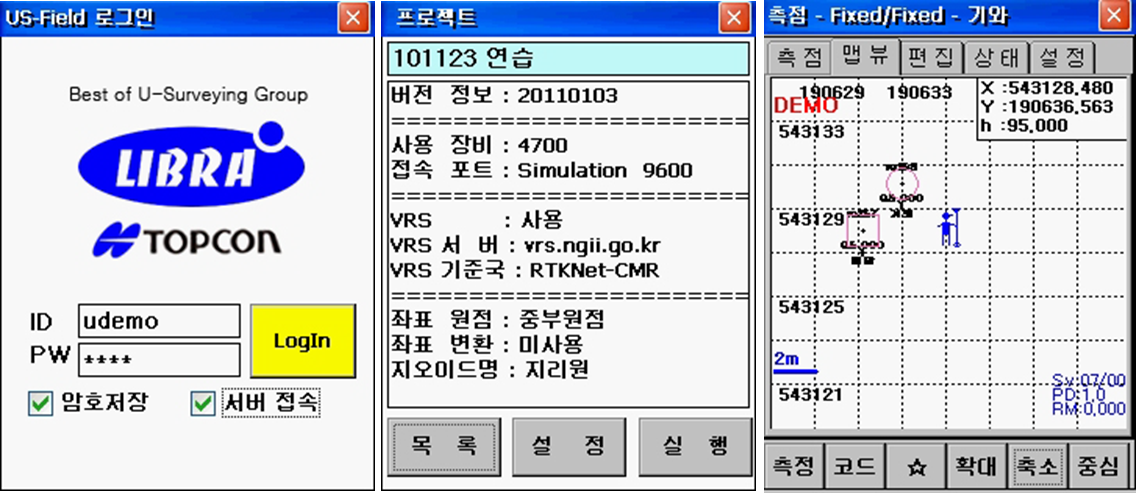

U-Surveying Field 컨트롤러 소프트웨어 |
|
|
| |
U-Surveying Field 소프트웨어의 사용자 인터페이스는 초보자도 이해하기 쉽고 사용하기 편리합니다.
실시간으로 서버로 부터 프로젝트정보수신
- GPS[RTK, 네트워크 RTK(VRS)]
- 지형현황 측량
- 네트워크RTK 3,4급 기준점측량
(국토지리정보원 고시 공공측량작업규정 준용)
- 측설, 중심선, 종횡단 등 각종 응용측량
- 측량성과도면 실시간 확인
- 측량데이터를 데이터 서버로 전송. |
|
|
|
|
|
|
|

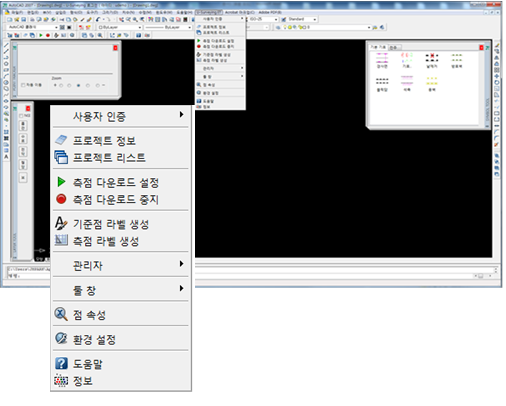

U-Surveying ET 실시간 자동 도면작성 전자평판 소프트웨어 |
|
|
| |
실시간 자동도면작성 지형현황측량시스템인
U-Surveying.ET(Electronic Plane Table : 전자평판)
- U-Surveying Data Server를 이용한 데이터 취득
- AutoCAD 기반의 수치지형현황도 작성 및 검수기능
- 다중 작업자의 측량데이터 취득 용이
- NGIS표준(전자설계도서작성 납품지침) 일괄 변환
- 실시간 측량결과를 확인, 결측이나 오측 발견 용이
- 각 점에 대한 속성정보 자동입력 |
|
| |
|
 |
|
